FDM방식 프린팅 작업

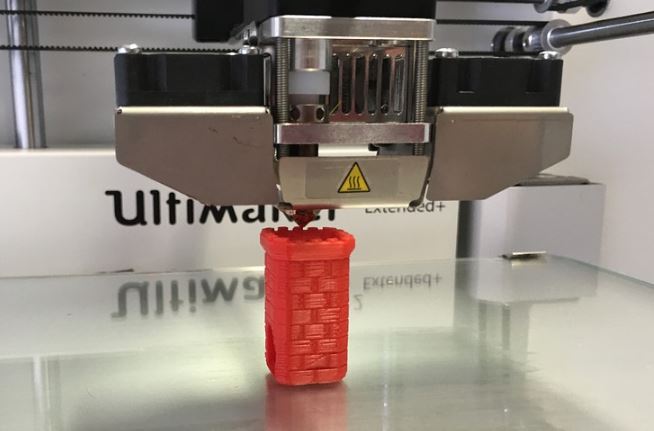

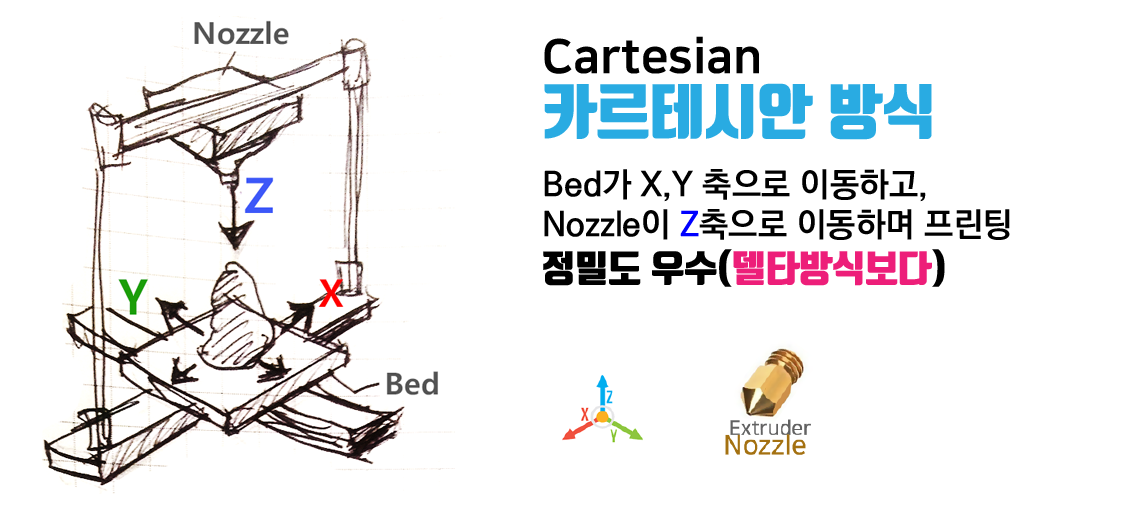

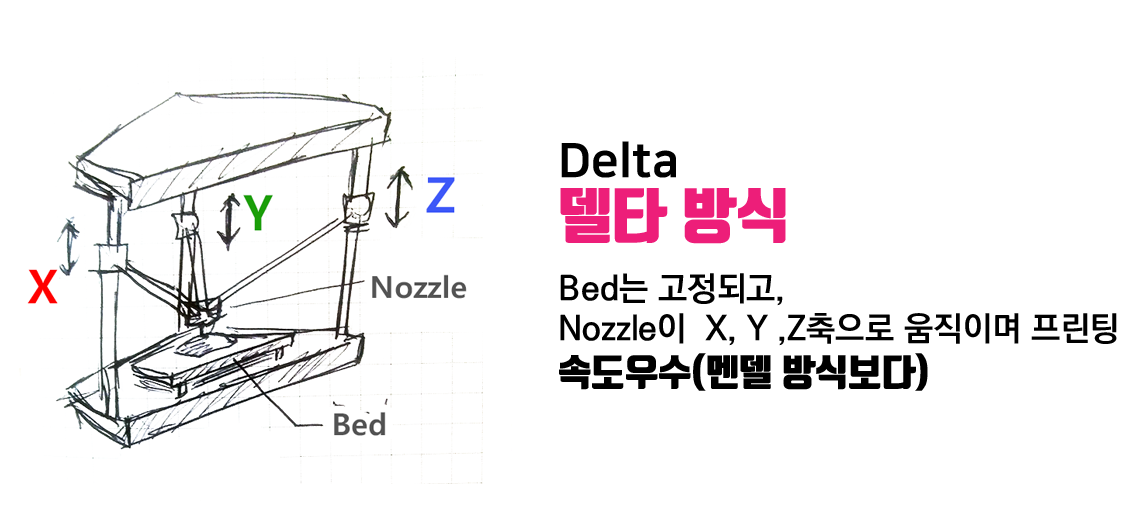

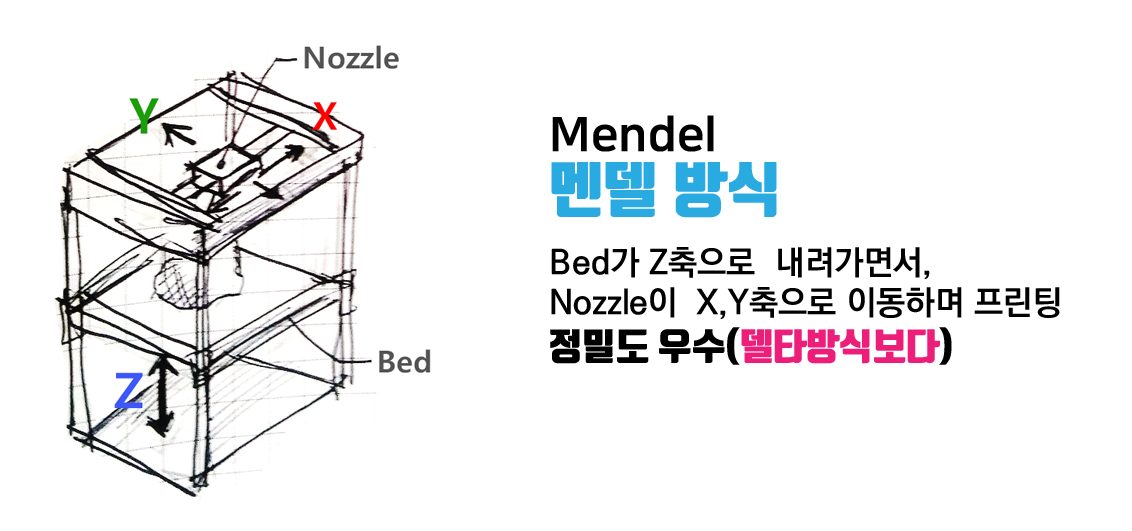

형태별 방식 3D 프린터 방식 카르테시안/멘델/델타



FDM방식 프린터에서  서포터를 최소한 생성과 제품의 조립성을 위해 각 부품을 분할 출력하려 3D 형상 데이터 분할 등 모델링 데이터를 수정(분할)시 고려할 것.

프린터의 출력범위(해상도)보다 작은크기의 형상 / 필요시 최소한의 서포터 생성 유무 / 적층높이와 벽 두께에 따른 출력물의 품질

※EXTRUDER(압출기) 의 크기와 상관없다.

FDM방식 프린터 점검사항

장비매뉴얼 숙지 /  테스트형상출력으로 성능점검 / 히팅베드와 노즐 간격조정 /  플랫폼(Bed) 레벨링 접점균형 / 청소

★진동,충격에 취약하여 딱딱하고 평평한 곳에 설치해야 한다.  연질매트는 진동이 더 심해진다.



FDM 델타방식 프린터에서 높이 365mm일 때 원점좌표 (X, Y, Z =가로,세로,높이)

X, Y, Z  즉, 가로, 세로, 높이 순서로 원점좌표는 (0, 0, 365) 이다.



FDM방식 프린터 출력 前 G코드 생성시 포함되는 Head 정보

 이송속도 / 온도 /  좌표

★헤드 동작시간은 해당 안 된다.

FDM방식 프린팅 설정값 중 레이어(층) 두께

레이어 두께는 품질을 좌우하는 핵심 / 얇을 수록 품질이 좋고 그만큼 프린팅시간은 늘어남  / 하지만, 맨처음(기초공사) 적층시에는 베드에 잘부착되게(접지력높임)  너무 얇지않게 조정이 필요함.

🌹 맨처음 적층할때 너무 얇으면 소재부족으로 접지력이 약해져서 무너질 수 있다

FDM방식 프린팅 출력시 맨처음 레이어의 안착(적층)이 중요하데, 잘 고정시키는 방법

바닥에 평평하지 않고 열수축현상이 많은 재료의 경우는 Raft 설정 /  접지력을 높이기 위해 바닥 주변에 Brim 설정 /  소재별로 Bed의 적절한 온도가열로 출력물 바닥이 수축되지 않게 한다.

✂ Skirt라인은 토출량을 일정한 압력으로 토출하기 위하여 오브젝트 주변의 라인을 형성하는 것으로 바닥고정과 무관하다

FDM방식 프린터 시  길이 50mm, Layer 1층당 두께를 0.25mm설정하여 슬라이싱하면 몇층?

200 개의 슬라이스된 레이어층

★ 50 / 0.25 = 200  or   1mm를 4분할 했으니 4 x 50=200

FDM방식 3D프린터 출력 중에 재료를 교체하는 방법

프린터가 정지된 상태에서 / 익스트루더의 온도를 소재별로 적정온도 유지한 후 / 교체해야 한다!

FDM방식 3D프린터 가동 중 필라멘트 공급장치 정지 시 정비도구

롱 노우즈, 육각렌치,  십자-일자 드라이버 등  /  망치는 아니다! (부실겨~??)

보급형인 FDM방식 3D프린터 사용을 위한 안전관리

FDM방식은 가열된 노즐에 필라멘트를 투입하여 가압 토출하는 방식이다.  / 장비 내부를 보고 만질 수 있는 오픈형 장비는 피해야 한다!   뜨거운 열로 인한 화상등 위험하다!  / 필터를 장착한 장비권장 / 필터 교체주기 관리 / 소재는 가급적 ABS보다는 인체에 유해성이 비교적 적은 PLA를 사용한다 /  Bed는 노히팅 방식 권장 / 플렉시블 베드 지원장비 운영고려

SLA방식 3D프린터 운용시 주의사항

이 슬라(SLA) 방식은 UV레이저를 조사하는 방식으로 보안경을 꼭 착용해야 함 /  레진(소재)가 광경화성 수지로서 빛의 파장과 세기, 빛의 노출시간에 따라 구조물의 제작이 달라진다 / 보관시 빛에 굳지않게 햇빛노출을 피해서 어두운 곳에서 관리함 /  출력시 레진의 악취가 심해 환기가 잘되는 곳에서 작업(운용)한다

SLA방식 3D프린터 소개와 출력물 회수시

슬라(SLA) 방식은  용기 안에 담긴 재료에 적절한 파장의 빛을 주사해서 선택적으로 경화시는 방식인데 / 출력물 회수 시, 표면을 세척 후 출력물을 경화시킨다.
