Ae CG. 깨어부수는 Shatter, Mask

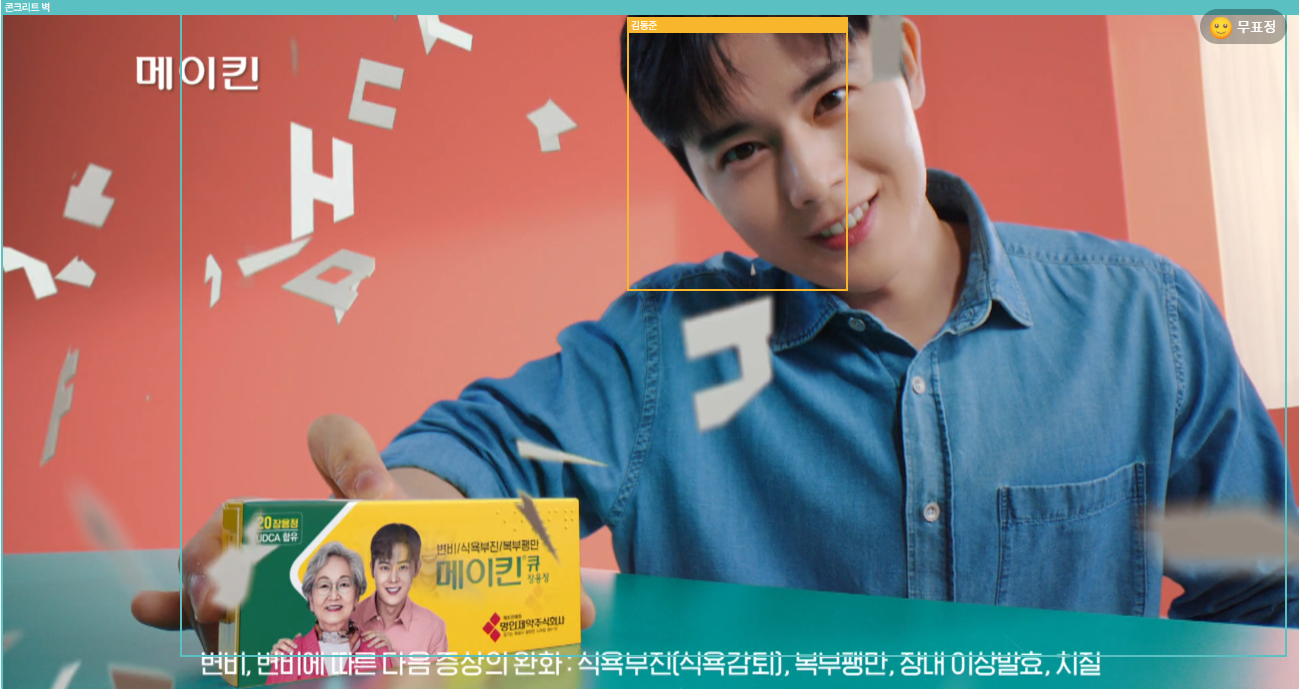

특수영상 합성의 표현에서 물리적인 힘으로 깨어부수듯한 파편이 튀는 샤더(Shatter) 효과 를 적용한다면  여러분은 강렬한 메시지를 전달할 것입니다. 이번 시간에는 다양한 Shape(형태)로 물리적인 Force(힘)을 이용해서 해당된 레이어를 파괴하는 것을 배울 것입니다.  아래는 미리보는 효과의 예시입니다. [출처 : 인공지능 광고제작 Kobaco 아이작 아카이브 - 광고 중  명인제약 메이킨Q : 오늘도 내일도 유쾌 상쾌 통쾌!편]









픽사베이의 벽(Wall) 키워드로 검색한 1920px이미지들를 활용해보세요.



---



Shatter Effect  표현하는 순서



01. 텍스트를 입력하고, Effects에서 검색으로 Shatter 를 찾아서 적용한다.

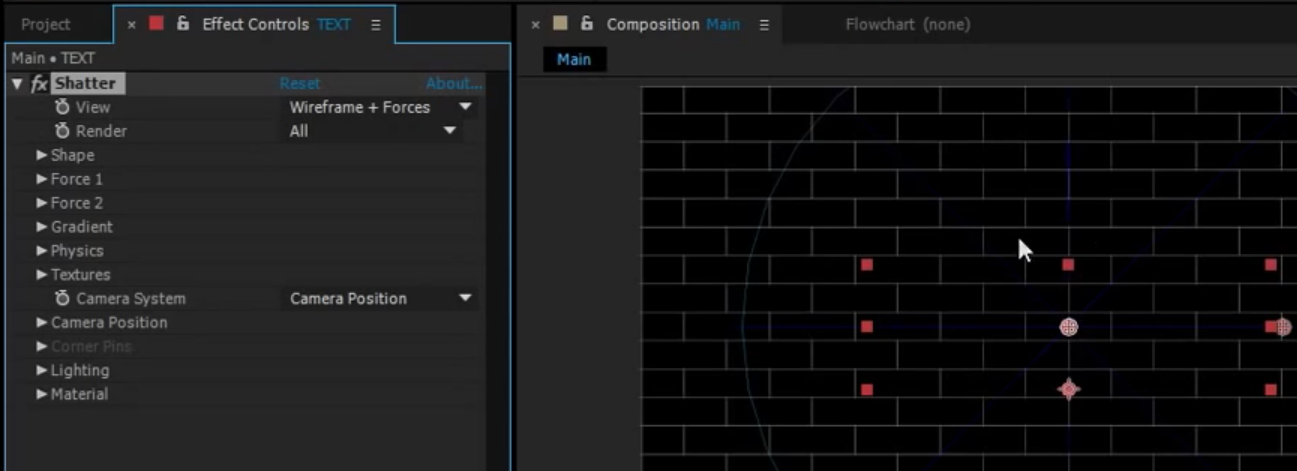

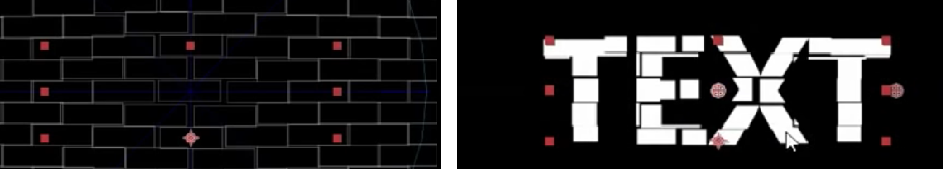

02. Shatter의 View항목을 WireFrame + Forces를  Rendered로 바꿔준다.  Rendered는 전체적인 폭파를 사실적으로 보는 것이고, WireFrame + Forces는 구성되는 내용의 와이어프레임 구조로 보는 세밀한 개념이다.

Rendered로 View의 속성을 바꾼 모습입니다.

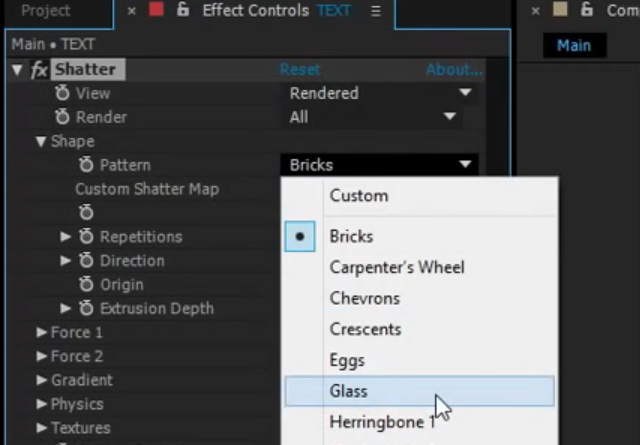

03. Shape를 Glass로 변경해줍니다.  폭파의 형상이 다양하다.  기본 벽돌모양외에 유리인 Glass와 퍼즐 Puzzle 을 적용할 예정이다.

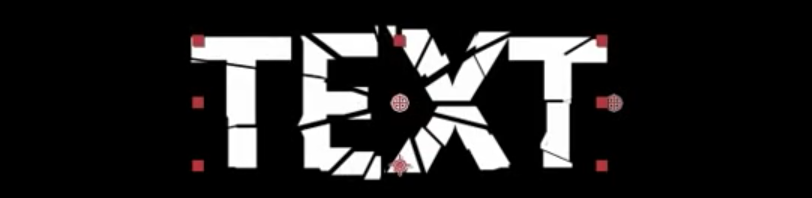

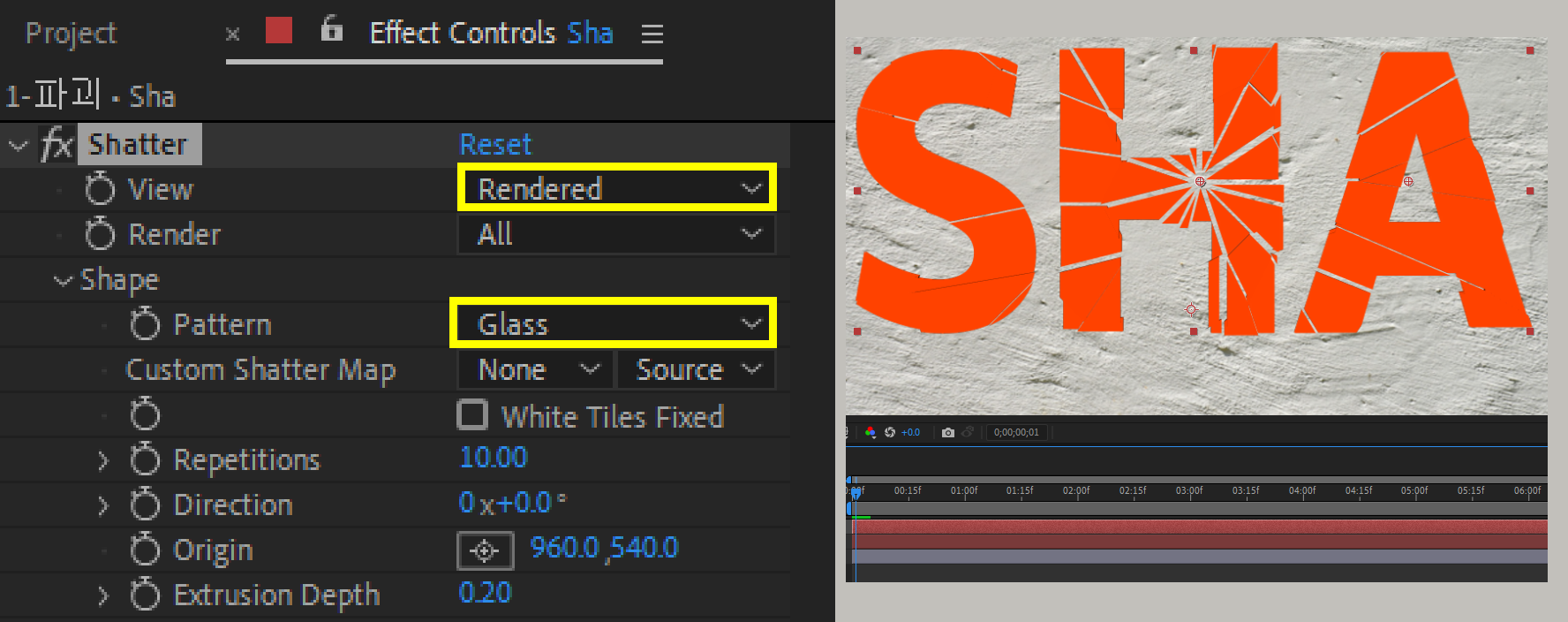

Glass로 변경하면 유리가 깨진 것처럼 표현됩니다.

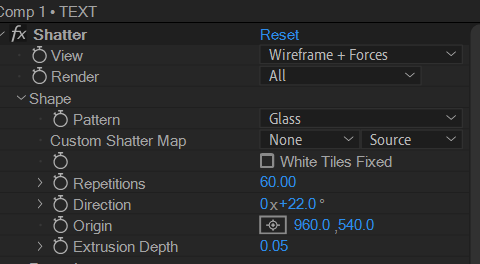

04. 다시 Shape의 pattern을 Wireframe+Forces로 놓고  입자의 세밀함을 위해 Repettions를 60정도,  두께감인 Extrusion Depth값을 적절히 조절한다.

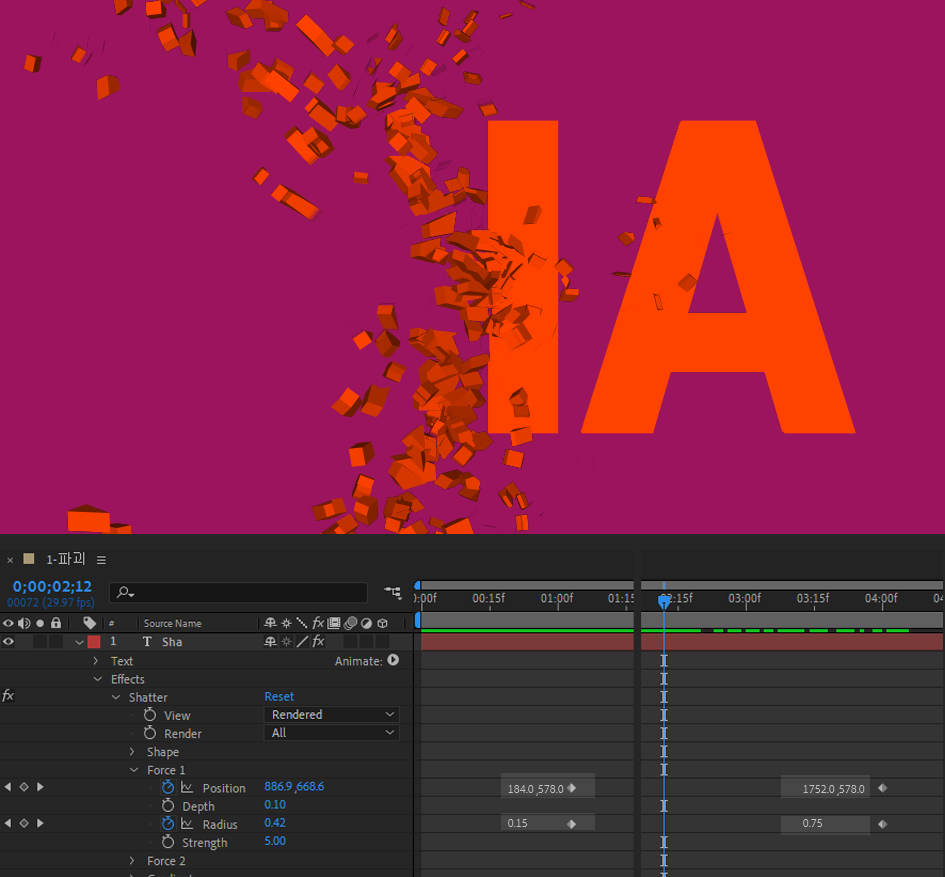

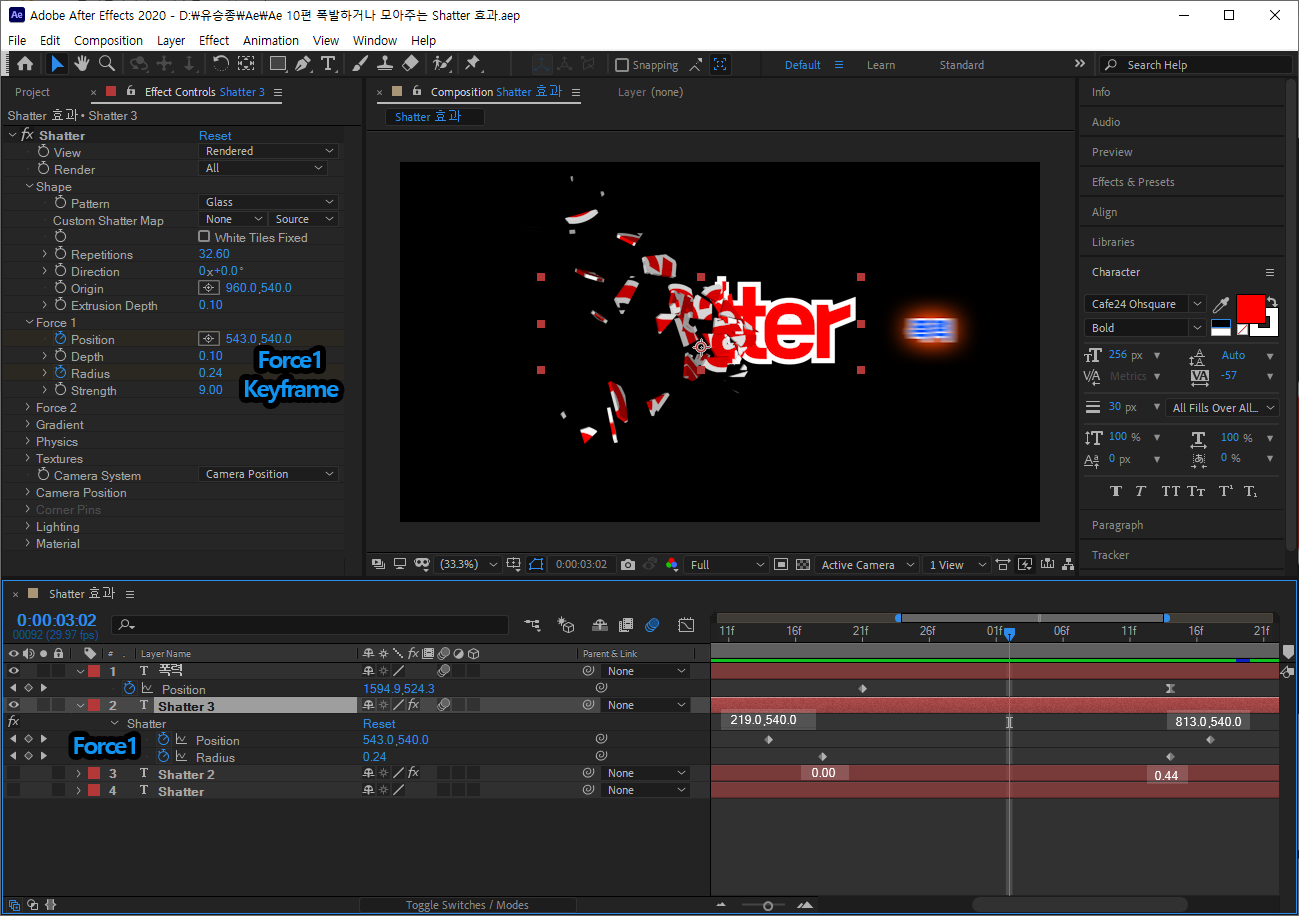

05. Force1의 Positon과 Radius값의 변화로 파괴되는 장면을 연출해 본다.

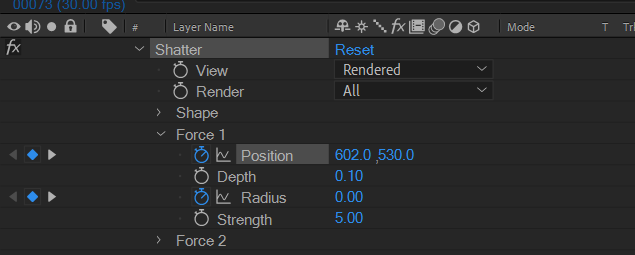

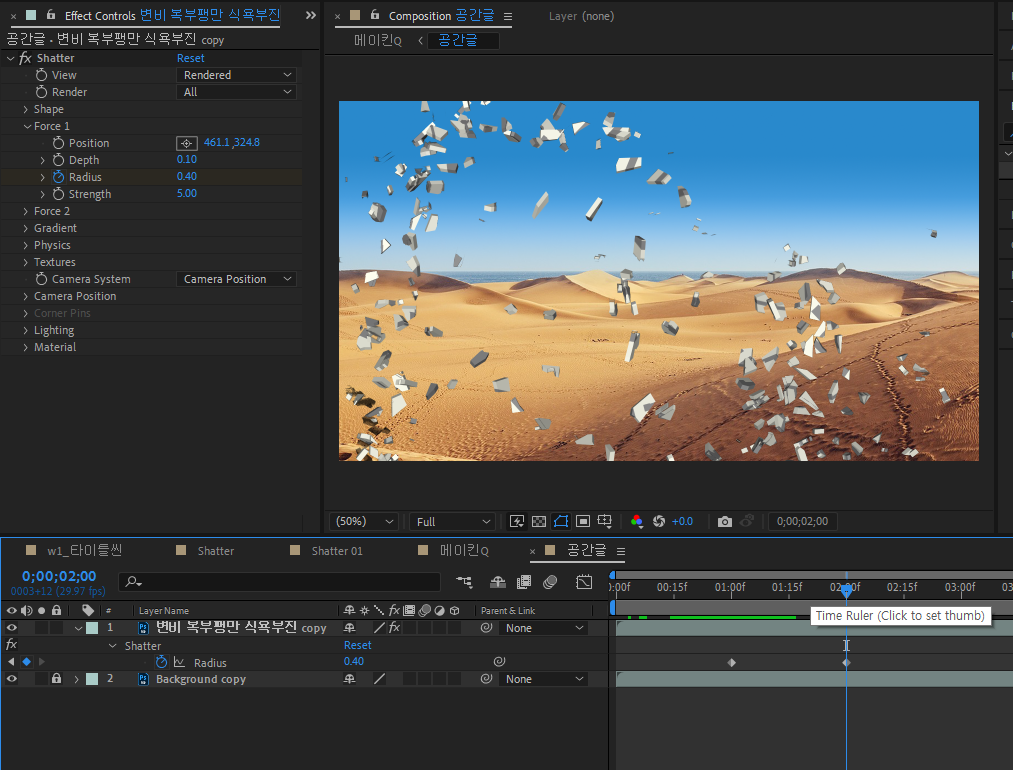

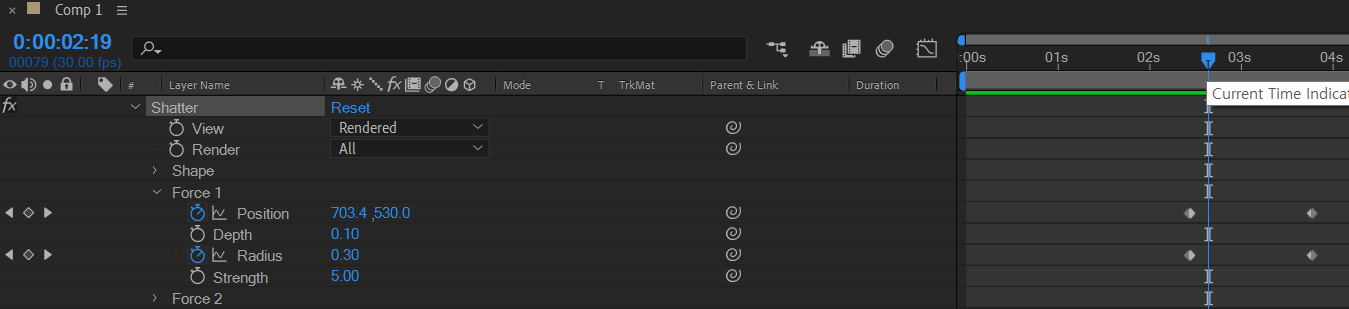

Force1의 Positon과 Radius값의 키프레임 적용을 확대해서 본 그림이다.







만유인력의 법칙(萬有引力-法則, 영어: law of universal gravity)이란 질량을 가진 물체사이의 중력끌림을 기술하는 물리학 법칙이다. 이 법칙은 아이작 뉴턴의 1687년 발표 논문 〈자연철학의 수학적 원리, 혹은 프린키피아(Principia)〉를 통해 처음 소개된 법칙이다.







Shatter 효과 예제2.aep

0.25MB





총알v2.ai

1.94MB









---





Mask로 일부만 부수는 Shatter표현



샤더 효과를 적용하면 전체가 다 부서진다. 일부만 부셔지는 표현을 위해서는 별도의 기존에 사용하던 마스크와 다른 일부만 보이는 부분적인 효과적용을 위한 솔리드레이어를 이용한다.

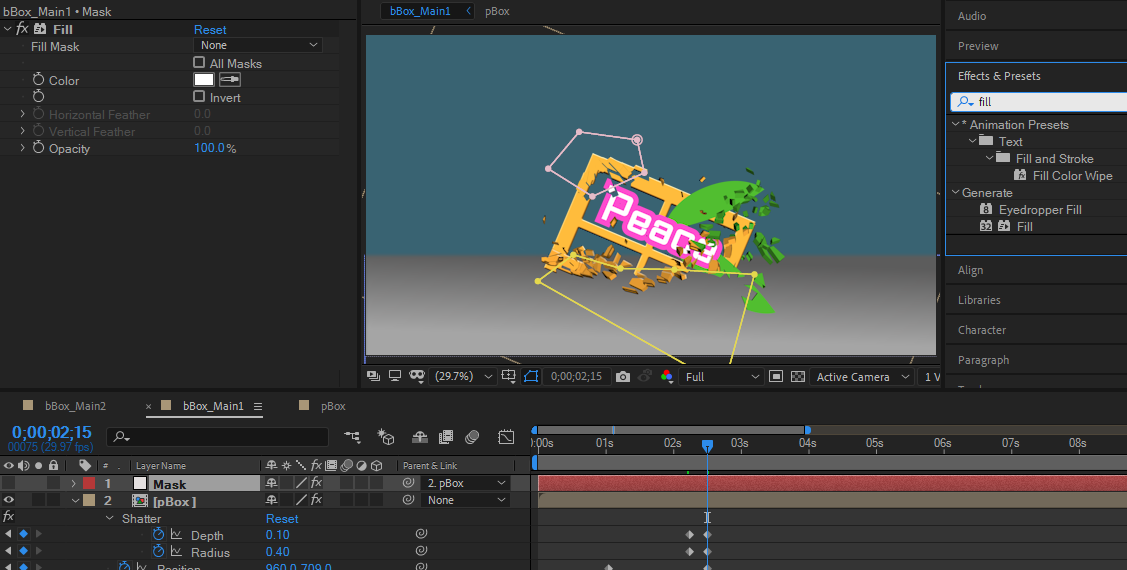

01. 원본 샤더 효과를 적용한 레이어 위에 솔리드레이어를 생성하고 이름은 Mask라고 지정합니다. 솔리드레이어에는 기존의 색상과 무관하게 Generate - Fill을 적용하고, 필히 흰색의 컬러를 지정해 줍니다.

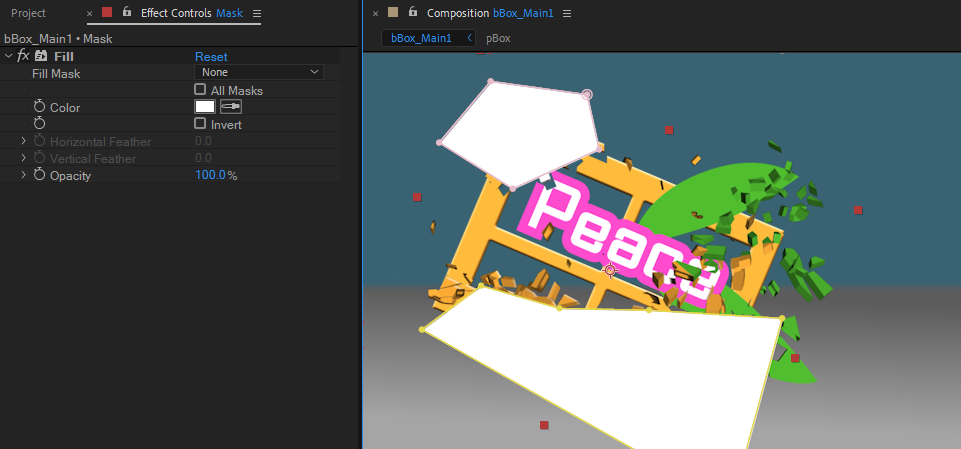

02. 솔리드레이어를 마스크 영역을 파괴영역만큼 펜툴로 그립니다.

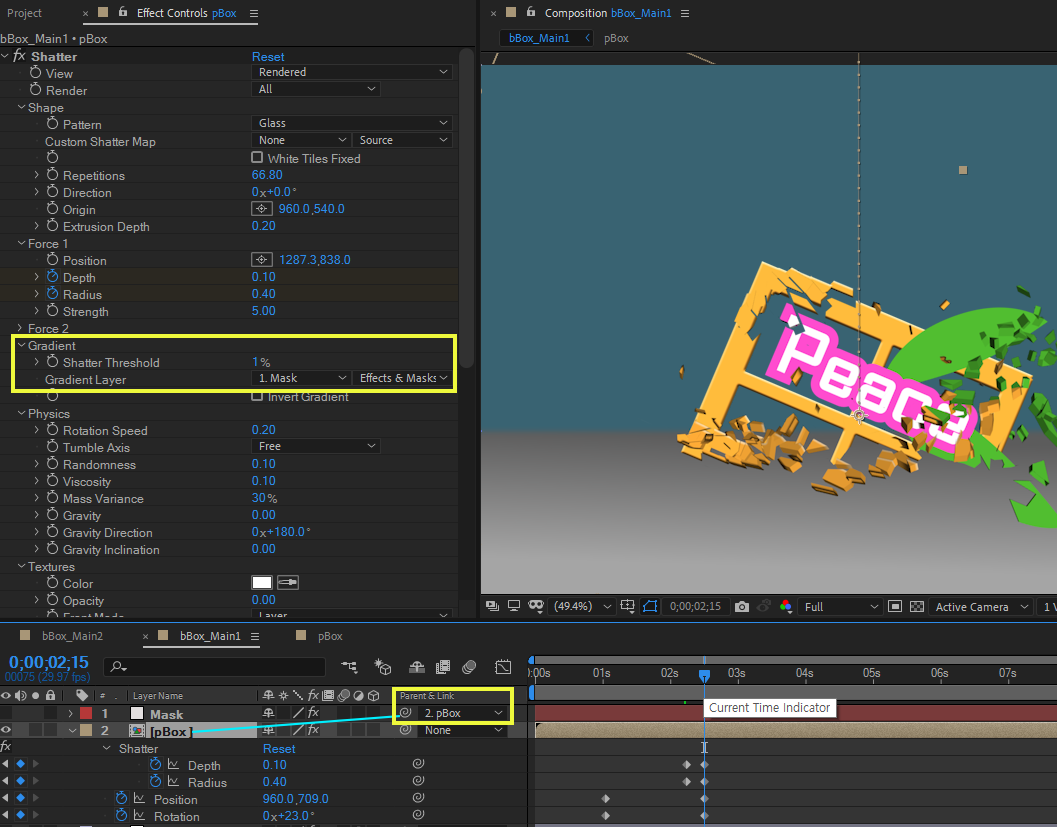

03. 아래 원본 샤더 레이어로 가서, 효과제어창의 Shatter 하부 속성중 Gradient세부속성칸에서 Shatter Threshold의 값은 1%로 값을 주고, 아래 Gradient Layer 항목중 [Mask레이어 지정 / Effect&Mask]를 선택하면 전체가 아닌 1% 선택한 영역만 적용됩니다.



broken_text copy CC (16.x).aep

0.53MB







---



Mask Effect와 함께 표현하는 방법 배우기

프리미어 프로에서 이미 경험해본 마스크 효과는 본래 애프터이펙트의 마스크의 원리를 그대로 반영한 것입니다. 마스크의 본고장 애프터 이펙트에서 위 적용한 Shatter효과와 함께 결과물을 돋보이게 구현해 보겠습니다.

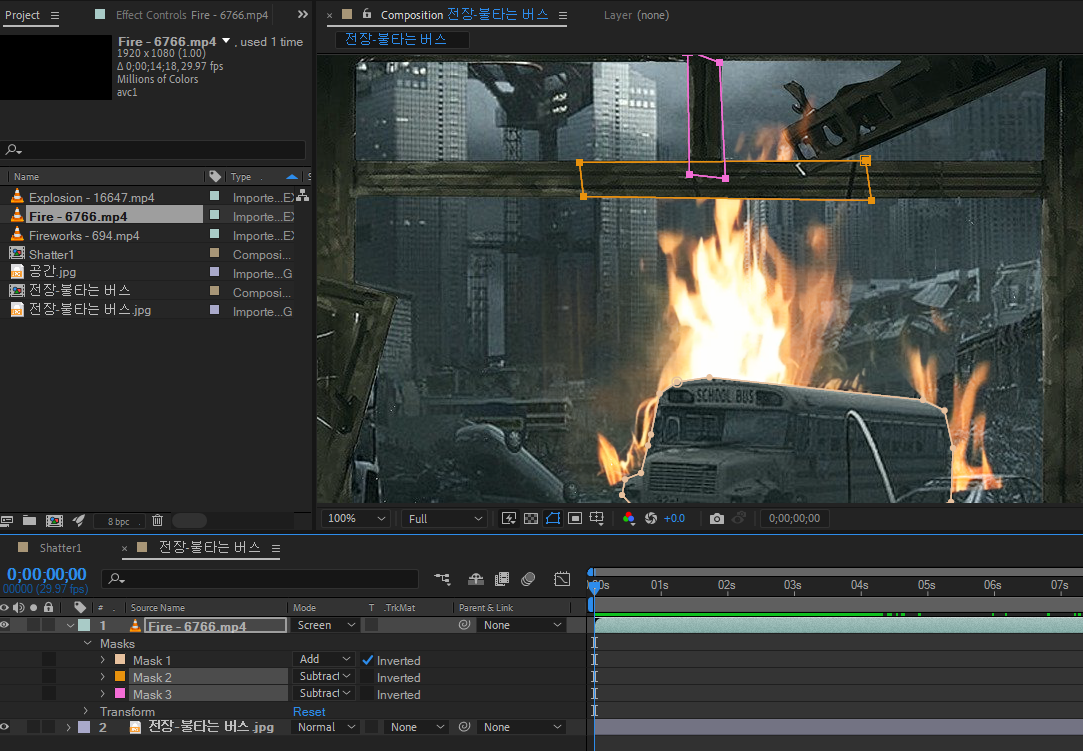

Peace in Ukraine - 아래 이미지와 불영상을 이용한 차량 뒤와 창가에 보이는 불을 표현하는 마스크기법을 표현 해보세요.

Fire - 6766.mp4

7.20MB

불의 범위를 버스만큼만 마스크 범위를 정하고Add,  Inverted 체크해서 반대 불 표현 / 창틀은 필요만큼 정하고 Subtract처리를 했습니다.







https://youtu.be/FTQWiZs-gSQ

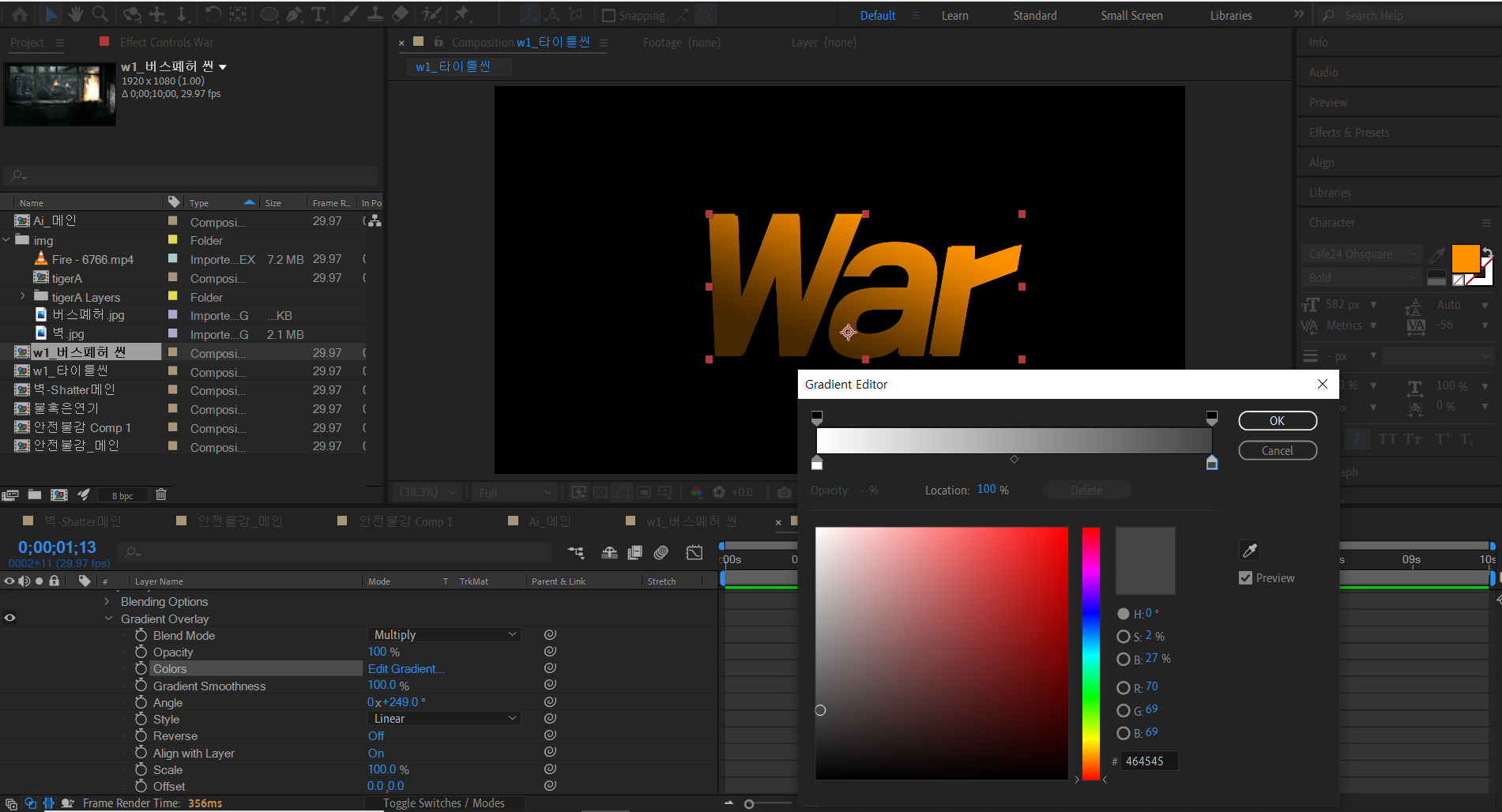

오렌지색의 텍스트에 Shatter효과가 적용되어있습니다. 글씨레이어에 Gradient Overlay를 기본색으로 주고 Multiplay효과를 적용했습니다.  그러면 아래에 어두운 음영을 표현할 수 있습니다.

Shatter 효과 copy 17.x.aep

0.13MB

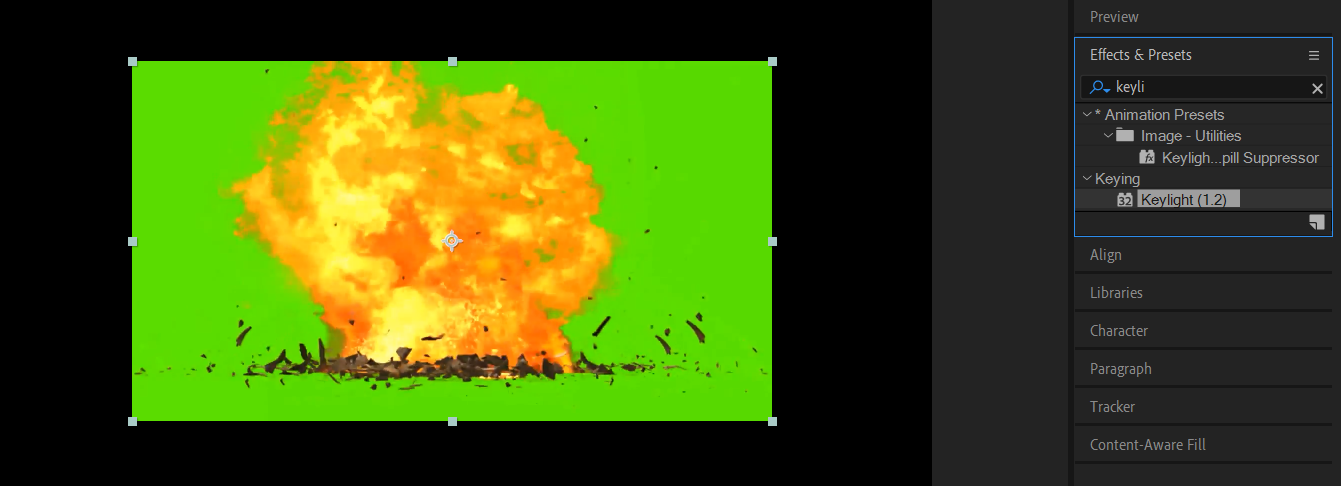

Explosion Green Screen_Keylight.mp4
